Forged Steel Trunnion Ball Valve -FLANGE

Guocheng Valve Group Co.,LTD. mao ang usa sa mga nag-unang China FORGED TRUNNION BALL VALVE manufacturers, welcome sa pakyawan barato FORGED TRUNNION BALL VALVE gikan sa among pabrika.

GIPEKSA NGA TRUNNION BALL VALVE

Ang trunnion ball valve gigamit sa pagputol o pagkonektar sa media sa nagkalain-laing Class150~Class2500. Ang mga balbula nga hinimo sa lainlaing mga materyales angay alang sa lainlaing media sama sa tubig, singaw, lana, liquefied gas, natural gas, coal gas, nitric acid, oxidizer, urea ug uban pa. Ang mga mode sa pagmaneho naglakip sa manual nga operasyon ug operasyon sa kuryente. Ang mga tumoy sa koneksyon mahimong flange o butt welding.

STRUKTURAL NGA MGA FEATURE

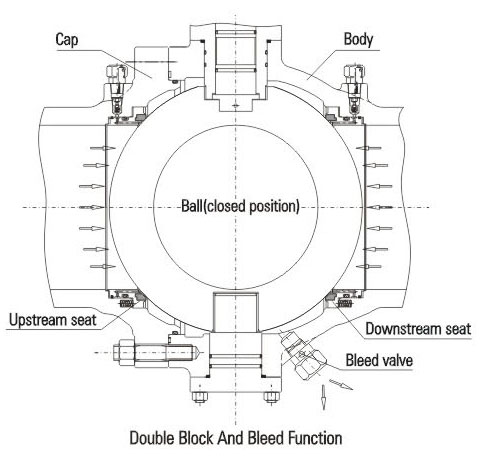

1. Dobleng Block Ug Pagdugo(DBB)
Kung ang balbula sirado ug ang tunga nga lungag gihaw-as pinaagi sa discharge valve, ang upstream ug downstream nga mga lingkoranan independente nga maka-block sa fluid sa inlet ug outlet aron makaamgo sa double block function. Ang laing function sa discharge device mao nga ang valve seat mahimong masusi kung adunay bisan unsang leakage sa panahon sa pagsulay. Dugang pa, ang mga deposito sa sulod sa lawas mahimong mahugasan ug ma-discharge pinaagi sa discharge device aron makunhuran ang kadaot sa lingkuranan pinaagi sa mga hugaw sa medium.

2. Ubos nga Operating Torque
Ang trunnion pipeline ball valve nagsagop sa trunnion ball structure ug floating valve seat, aron makab-ot ang ubos nga torque ubos sa operating pressure. Gigamit niini ang self-lubricating PTFE ug sliding bearing aron makunhuran ang friction coefficient ngadto sa pinakaubos inubanan sa taas nga intensity ug high fineness stem.

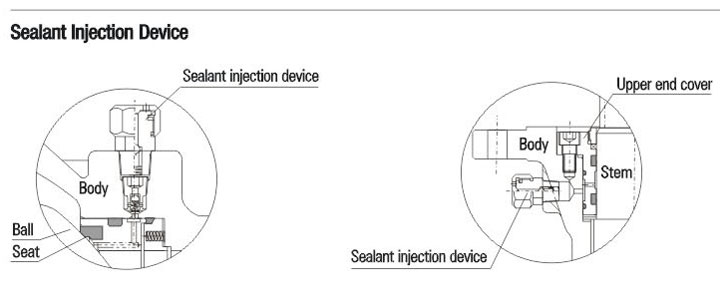

3. Emergency Sealing Device
Ang mga balbula sa bola nga adunay diyametro nga labaw sa o katumbas sa 6″（DN150） tanan gidisenyo nga adunay sealant injection device sa punoan ug lingkuranan. Kung ang singsing sa lingkoranan o ang singsing sa tukog O nadaot tungod sa aksidente, ang katugbang nga sealant mahimong ma-inject sa sealant injection device aron malikayan ang medium leakage sa seat ring ug stem. Kung gikinahanglan, ang auxiliary sealing system mahimong gamiton sa paghugas ug pag-lubricate sa lingkuranan aron mamentinar ang kalimpyo niini.

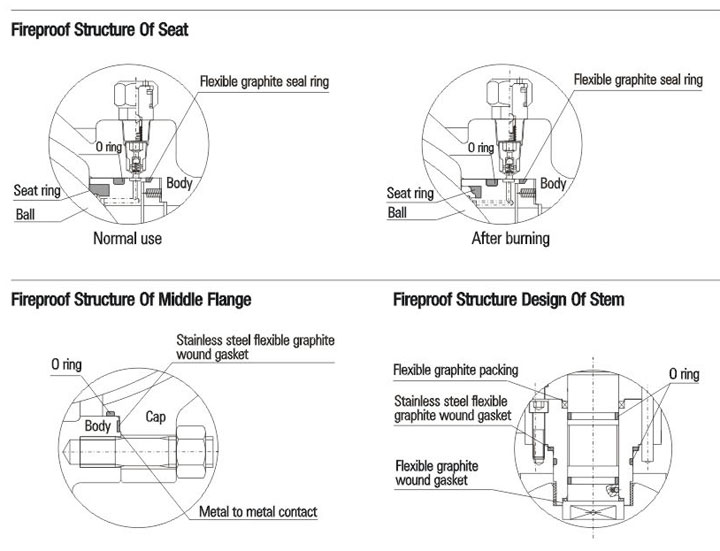

4. Dili Masunog nga Istruktura nga Disenyo
Sa kaso sa sunog sa panahon sa paggamit sa balbula, ang lingkuranan singsing, tukog O singsing ug tunga-tunga flange O singsing nga hinimo sa PTFE, goma o uban pang mga non-metal nga mga materyales nga decomposed o madaot ubos sa taas nga temperatura. Ubos sa pressure sa medium ang ball valve moduso sa seat retainer nga paspas paingon sa bola aron ang metal seal ring makontak sa bola ug maporma ang auxiliary metal ngadto sa metal sealing structure, nga epektibong makontrol ang valve leakage. Ang dili masunog nga istruktura nga disenyo sa trunnion pipeline ball valve nahiuyon sa mga kinahanglanon sa API 607, API 6FA, BS 7655 ug uban pang mga sumbanan.

5. Anti-static nga Istruktura
Ang balbula sa bola gihatag sa anti-static nga istruktura ug gisagop ang static nga pagtangtang sa elektrisidad nga aparato aron direkta nga maporma ang usa ka static nga channel sa taliwala sa bola ug lawas o paghimo usa ka static nga channel tali sa bola ug lawas pinaagi sa tukog, aron ma-discharge ang static nga kuryente nga gihimo dut sa friction sa panahon sa pag-abli ug pagsira sa bola ug lingkoranan pinaagi sa pipeline, paglikay sa sunog o pagbuto nga mahimong hinungdan sa static nga pagkaluwas sa sistema.
6. Kasaligang lingkoranan nga sealing structure
Ang pag-seal sa lingkoranan matuman pinaagi sa duha ka naglutaw nga mga retainer sa lingkuranan. Mahimo silang molutaw sa axially aron babagan ang fluid, lakip ang ball sealing ug body sealing. Ang ubos nga pressure sealing sa valve seat matuman pinaagi sa spring pre-tightening. Dugang pa, ang epekto sa piston sa valve seat kay desinde makatarunganon, nga nakaamgo sa taas nga pressure sealing pinaagi sa pressure sa medium mismo. Ang mosunod nga duha ka matang sa ball sealing mahimong matuman.
7. Single Sealing (awtomatikong Pressure Relief Sa Middle Cavity Of Valve)
Sa kinatibuk-an, gigamit ang usa ka istruktura sa pagbugkos, nga mao, naa ra ang upstream nga pagbugkos. Ingon nga ang independente nga spring loaded upstream ug downstream sealing nga mga lingkoranan gigamit, ang sobra nga presyur sa sulod sa balbula nga lungag makabuntog sa pre-tightening nga epekto sa tubod, aron sa paghimo sa lingkuranan nga buhian gikan sa bola ug makaamgo sa automatic pressure relief ngadto sa downstream nga bahin.

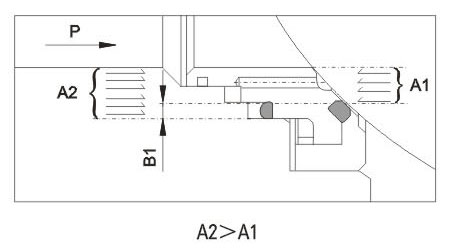

Ang upstream nga bahin: Kung ang lingkoranan molihok nga axially subay sa balbula, ang presyur nga P nga gihimo sa upstream nga bahin (inlet) nagpatunghag usa ka balik nga puwersa sa A1. Ingon nga ang A2 mas taas kay sa A1, A2-A1=B1, ang puwersa sa B1 moduso sa lingkoranan ngadto sa bola ug makaamgo sa hugot nga pagsilyo sa upstream nga bahin.

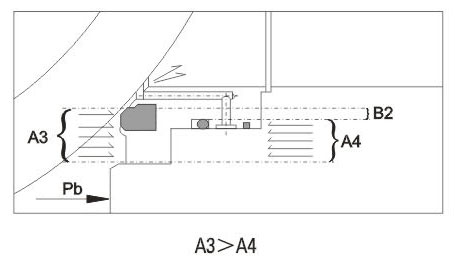

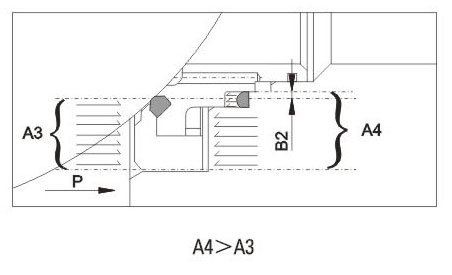

Ang ubos nga bahin: Sa higayon nga ang presyur nga Pb sulod sa balbula nga lungag motaas, ang puwersa nga gigamit sa A3 mas taas kay sa A4. Ingon A3-A4=B2, ang pressure differential sa B2 makabuntog sa spring force aron makagawas ang lingkuranan gikan sa bola ug makaamgo sa pressure relief sa valve cavity ngadto sa downstream nga bahin. Pagkahuman, ang lingkoranan ug bola maselyohan pag-usab sa aksyon sa tingpamulak.

8. Doble nga Pagbugkos (doble nga Piston)
Ang trunnion pipeline ball valve mahimong gidisenyo nga adunay double sealing structure sa wala pa ug pagkahuman sa bola alang sa pipila ka espesyal nga kondisyon sa serbisyo ug mga kinahanglanon sa user. Kini adunay doble nga epekto sa piston. Ubos sa normal nga kahimtang, ang balbula sa kasagaran nagsagop sa panguna nga pagbugkos. Sa diha nga ang nag-unang lingkoranan sealing nadaot ug hinungdan sa leakage. Ang sekondaryang lingkuranan mahimong magdula sa function sa pagbugkos ug pagpauswag sa kasaligan sa pagbugkos.

Gisagop sa lingkuranan ang hiniusa nga istruktura. Ang nag-unang selyo mao ang metal ngadto sa metal nga selyo. Ang ikaduha nga selyo mao ang fluorine rubber O singsing nga makasiguro nga ang balbula sa bola makaabot sa lebel sa bubble sealinge. Sa diha nga ang pressure differential ubos kaayo, ang sealing seat mopilit sa bola pinaagi sa spring action aron makaamgo sa primary sealing. Kung motaas ang pressure differential, ang sealing force sa lingkoranan ug lawas motaas sumala niana aron hugot nga ma-seal ang lingkoranan ug bola ug masiguro ang maayo nga sealing performance.

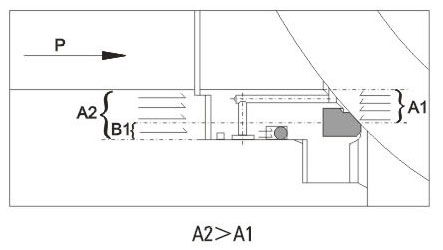

Panguna nga pagbugkos: Upstream. Sa diha nga ang pressure differential mas ubos o walay pressure differential, ang naglutaw nga lingkoranan molihok axially ubay sa balbula sa ilawom sa aksyon sa tingpamulak ug iduso ang lingkuranan padulong sa bola aron mapadayon ang hugot nga pagbugkos. Kung ang presyur sa pipeline P motaas, ang puwersa nga gigamit sa lugar A2 sa valve seat mas taas kaysa puwersa nga gigamit sa area A1, A2-A1=B1. Busa, ang puwersa sa B1 moduso sa lingkoranan paingon sa bola ug makaamgo sa hugot nga pagsilyo sa upstream nga bahin.

Secondary sealing: Sa ubos. Sa diha nga ang pressure differential mas ubos o walay pressure differential, ang naglutaw nga lingkoranan molihok axially ubay sa balbula sa ilawom sa aksyon sa tingpamulak ug iduso ang lingkuranan padulong sa bola aron mapadayon ang hugot nga pagbugkos. Sa diha nga ang balbula cavity pressure P motaas, ang puwersa nga gigamit sa lugar A4 sa valve seat mas taas kay sa puwersa nga gigamit sa area A3, A4-A3=B1. Busa, ang puwersa sa B1 moduso sa lingkoranan paingon sa bola ug makaamgo sa hugot nga pagsilyo sa upstream nga bahin.

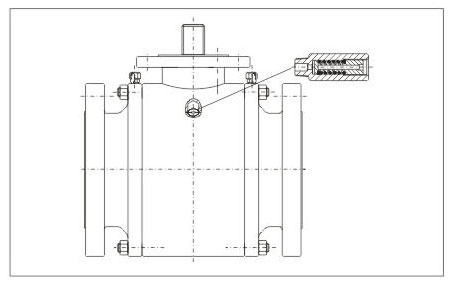

9. Safety Relief Device
Ingon nga ang balbula sa bola gidisenyo uban ang abante nga panguna ug sekondaryang sealing nga adunay doble nga epekto sa piston, ug ang tunga nga lungag dili makaamgo sa awtomatikong paghupay sa presyur, ang balbula sa kaluwasan sa kaluwasan kinahanglan nga i-install sa lawas aron mapugngan ang kapeligrohan sa sobra nga presyur nga kadaot sa sulod sa lungag sa balbula nga mahimong mahitabo tungod sa pagpalapad sa kainit sa medium. Ang koneksyon sa safety relief valve kasagaran NPT1/2. Ang laing punto nga angayng matikdan mao nga ang medium sa safety relief valve direkta nga gipagawas sa atmospera. Kung dili tugutan ang direkta nga pag-discharge sa atmospera, among gisugyot nga ang balbula sa bola nga adunay espesyal nga istruktura sa awtomatikong paghupay sa presyur padulong sa taas nga sapa kinahanglan gamiton. Tan-awa ang mosunod alang sa mga detalye. Palihug ipakita kini sa han-ay kung dili nimo kinahanglan ang safety relief valve o kung gusto nimo gamiton ang ball valve nga adunay espesyal nga istruktura sa awtomatikong paghupay sa presyur padulong sa taas nga sapa.

10. Secial Structure Sa Automatic Pressure Relief Ngadto sa Upper Stream

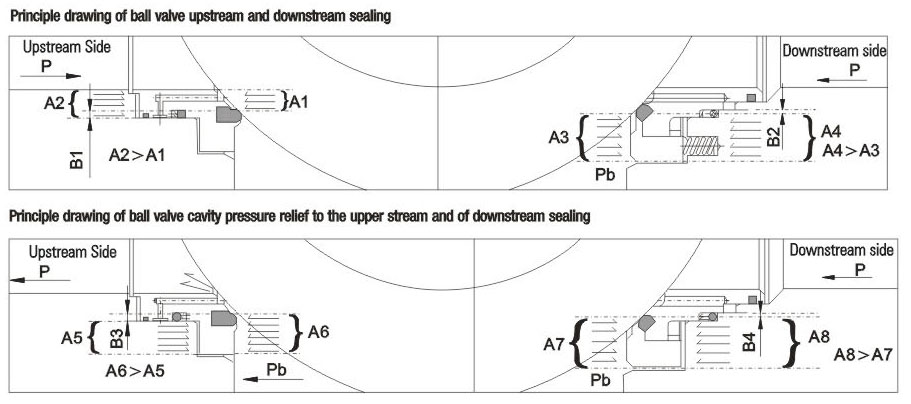

Ingon nga ang balbula sa bola gidisenyo uban ang abante nga panguna ug sekondaryang sealing nga adunay doble nga epekto sa piston, ug ang tunga nga lungag dili makaamgo sa awtomatikong paghupay sa presyur, ang balbula sa bola nga adunay espesyal nga istruktura girekomenda aron matubag ang kinahanglanon sa awtomatikong paghupay sa presyur ug pagsiguro nga wala’y polusyon sa palibot. Sa istruktura, ang ibabaw nga sapa nagsagop sa panguna nga pagbugkos ug ang ubos nga sapa nagsagop sa panguna ug ikaduha nga pagbugkos. Kung sirado ang balbula sa bola, ang presyur sa lungag sa balbula makaamgo sa awtomatikong paghupay sa presyur sa ibabaw nga sapa, aron malikayan ang peligro nga gipahinabo sa presyur sa lungag. Kung ang panguna nga lingkuranan nadaot ug nagtulo, ang ikaduha nga lingkuranan mahimo usab nga magdula sa function sa pagbugkos. Apan ang espesyal nga atensyon kinahanglan ibayad sa direksyon sa pag-agos sa balbula sa bola. Atol sa pag-instalar, timan-i ang upstream ug downstream nga direksyon. Tan-awa ang mosunod nga mga drowing alang sa prinsipyo sa pagbugkos sa balbula nga adunay espesyal nga istruktura.

11. Blow-out Proof Stem
Gikuha sa tukog ang istruktura nga dili makapugong sa pagbuto. Ang tukog gidisenyo nga adunay tunob sa ubos niini aron sa pagpahimutang sa ibabaw nga tumoy nga tabon ug tornilyo, ang tukog dili mahuyop sa medium bisan kung adunay abnormal nga presyur sa lungag sa balbula.

12. Pagbatok sa Kaagnasan Ug Pagsukol sa Sulfide Stress
Ang pila ka corrosion allowance ang nahabilin alang sa gibag-on sa dingding sa lawas. Ang carbon steel stem, fixed shaft, ball, seat ug seat ring gipailalom sa kemikal nga nickel plating sumala sa ASTM B733 ug B656. Dugang pa, lain-laing mga corrosion resistant nga mga materyales anaa alang sa mga tiggamit sa pagpili.
Sumala sa mga kinahanglanon sa kostumer, ang mga materyales sa balbula mahimong mapili sumala sa NACE MR 0175 / ISO 15156 o NACE MR 0103, ug ang higpit nga pagkontrol sa kalidad ug pag-inspeksyon sa kalidad kinahanglan nga himuon sa panahon sa paghimo aron hingpit nga matubag ang mga kinahanglanon sa mga sumbanan ug matubag ang mga kondisyon sa serbisyo sa sulud sa sulfurization.

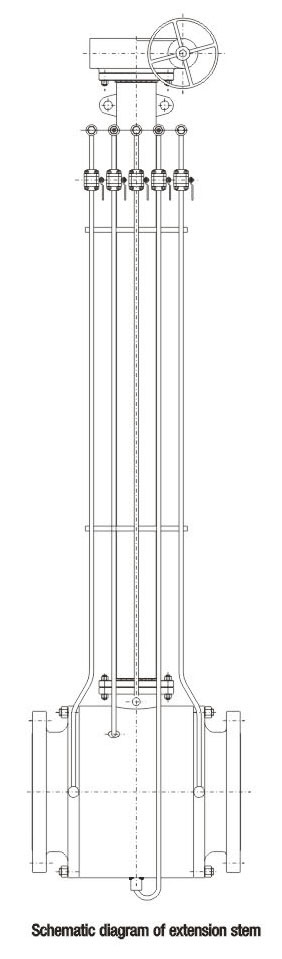

13. Extension Stem
Sama sa alang sa mga embedded valves, ang extension stem mahimong mahatag kung gikinahanglan ang operasyon sa yuta. Ang extension stem gilangkuban sa stem, sealant injection valve, ug drainage valve nga mahimong ipaabot sa ibabaw para sa kasayon ​​sa operasyon. Ang mga tiggamit kinahanglan nga magpakita sa mga kinahanglanon sa extension sa stem ug gitas-on kung magbutang mga order.
Alang sa mga balbula sa bola nga gimaneho pinaagi sa electric, pneumatic ug pneumatic -hydraulic nga mga operasyon, ang extension nga gitas-on sa stem kinahanglan gikan sa sentro sa pipeline hangtod sa taas nga flange.
